ПКБ для подложки
Created with Pixso. IC-субстрат многослойный жесткий ПКБ для мобильных телефонов EMMC-пакетный субстрат

IC-субстрат многослойный жесткий ПКБ для мобильных телефонов EMMC-пакетный субстрат

Наименование марки: TECircuit
Номер модели: TEC0211
МОК: 1 шт.
цена: USD 1.99 ~ USD9.99/pcs
Время доставки: 5-15 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Подробная информация
Место происхождения:
КНР
Сертификация:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Бренд:
Shenzhen Tecircuit Electronics Co., Ltd.
Тип продукции:
ПКБ,Парка высокой частоты,Ригидный ПКБ,Ригидный ПКБ,Флексибельный ПКБ,Ригидный-Флексибный ПКБ,IC-Суб
Предметом No.:
R0079
Служба:
Услуги по производству ПКБА
Упаковывая детали:
Вакуумная упаковка+Картонная коробка
Поставка способности:
50000 ПК/месяц
Выделить:

Мобильные телефоны многослойный жесткий ПКБ

,

ПКБ для подложки IC для мобильных телефонов

Описание продукта

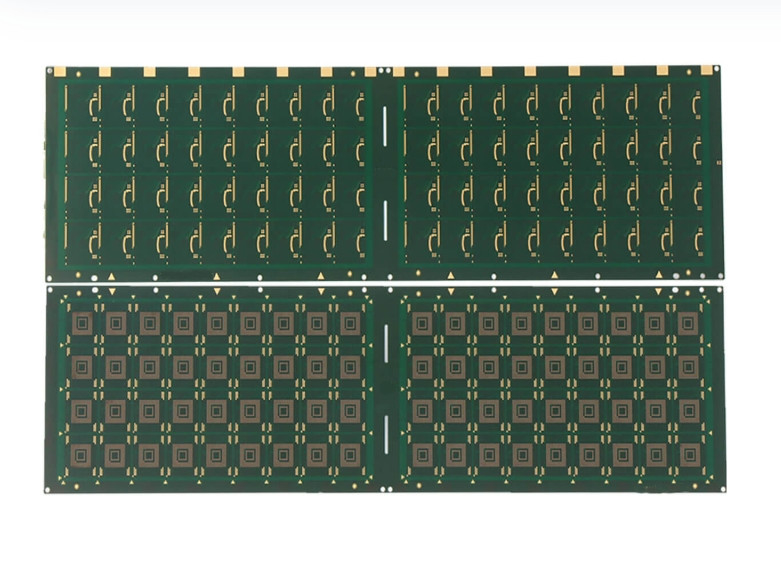

Изображения продукции



IC-субстрат многослойный жесткий ПКБ для мобильных телефонов EMMC-пакетный субстрат 0









О TECircuit



Найдено:TECircuit работает с2004.

Местонахождение:Поставщик услуг по производству электроники (EMS), расположенный в Шэньчжэне, Китай.


Положение:Настраиваемые PCB EMS,предложенияполный спектрОдноразовая
Магазинные услуги.

Услуги:
Печатные платы (ПХБИ сборка печатных плат.PCBA), гибкая печатная платаФПК), Компоненты,
Построение ящиков, тестирование.


Обеспечение качества: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 и соответствует требованиям ROHS и REACH.

Фотографии завода:
Собственный завод: 50 000 кв. м; Сотрудники: 930+; Ежемесячная производственная мощность: 100 000 м2



Применение продукции

  • Обработчики приложений:

    • Используется в основных процессорных блоках смартфонов, позволяющих высокопроизводительные вычисления и многозадачные возможности.
  • Базовые процессоры:

    • Интегрирован в компоненты, отвечающие за управление беспроводными коммуникациями, включая сотовую связь и передачу данных.
  • Ключевые модули управления питанием:

    • Используется в решениях управления энергопотреблением для оптимизации использования батареи и эффективности зарядки.
  • Модули RF:

    • Используется в радиочастотных компонентах для Wi-Fi, Bluetooth и GPS-функций, улучшая функции подключения.
  • Модули камер:

    • Интегрирован в субстраты, которые поддерживают обработку изображений и сенсорный интерфейс для высококачественной фотографии.
  • Модули памяти:

    • Используется в субстратах для оперативной памяти и флэш-памяти, облегчающих быстрое хранение и извлечение данных.
  • Дисплейные драйверы:

    • Используется в схемах управления дисплеями, обеспечивающих высокое разрешение и отзывчивость для сенсорных экранов.
  • Чипы для обработки звука:

    • Интегрированные в аудио IC, которые улучшают качество звука и поддерживают передовые аудио функции.
  • Датчики:

    • Используется в субстратах для различных датчиков, включая сканеры отпечатков пальцев, акселерометры и гироскопы.
  • Решения для подключения:

    • Используется в субстратах для NFC (Near Field Communication) и других технологий подключения.



Характеристики продукта

  1. Высокая плотность:

    • Разработанный для размещения большого количества подключений в компактном пространстве, необходимом для современных смартфонов.
  2. Термоуправление:

    • Обладает эффективными механизмами рассеивания тепла для поддержания оптимальной температуры работы высокопроизводительных компонентов.
  3. Нижний профиль:

    • Компактные конструкции позволяют интегрироваться в тонкие мобильные устройства без ущерба для функциональности.
  4. Целостность сигнала:

    • Проектировано для минимизации потери сигнала и помех, обеспечивая надежную производительность для высокоскоростной передачи данных.
  5. Экономическая эффективность:

    • Подходит для большого объема производства, сбалансируя производительность и издержки производства.
  6. Прочность:

    • Построенный, чтобы выдерживать механические нагрузки и условия окружающей среды, обеспечивая надежность в повседневной эксплуатации.
  7. Совместимость:

    • Может использоваться с различными полупроводниковыми материалами и технологиями, повышая гибкость конструкции.
  8. Настраиваемость:

    • Приспособленные для удовлетворения конкретных требований к конструкции и потребностям приложения, поддерживающие инновационные функции.
  9. Соблюдение стандартов:

    • Произведены в соответствии с отраслевыми стандартами производительности, безопасности и экологических правил.
  10. Легкость сборки:

    • Разработан для совместимости с автоматизированными процессами сборки, повышая эффективность производства.





Частые вопросы

Вопрос 1: Что нужно для предложения?
Ответ:
ПХБ: КТИ, файл Гербера и технические требования ((материал/оформление поверхности/толщина меди/толщина доски,...)
PCBA: информация о PCB, BOM, ((Документы испытаний...)

Q2: Какие форматы файлов вы принимаете для производства?
Ответ:
Файл PCB Gerber
Список БОМ для ПХБ
Метод испытаний для ПЦБА


Вопрос 3: Я уверен в безопасности своих файлов?
Ответ:
Ваши файлы хранятся в полной безопасности. Мы защищаем IP наших клиентов на протяжении всего процесса. Все документы клиентов никогда не передаются третьим лицам.

Q4: Каков способ отгрузки?
Ответ:

Мы можем предложить FedEx / DHL / TNT / UPS для отправки. Кроме того, способ доставки, предоставленный клиентом, приемлем.

Q5: Каков способ оплаты?
Ответ:
Телеграфный перевод заранее (предварительный TT, T / T), PayPal приемлем.

- Что?Описание продукта - Что?

Спецификация:
ПКБ-слои: 1-42 слоя
Материалы для ПХБ: CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Алюминиевая основа, без галогена
Максимальный размер платы PCB: 620*1100 мм
Сертификат PCB: Соответствие Директиве RoHS
Толщина ПКБ: 10,6 ± 0,1 мм
Извержение слоя Толщина меди: 0.5-5 унций
Внутренний слой Толщина меди: 0.5-4 унций
Максимальная толщина платы ПКБ: 60,0 мм
Минимальный размер отверстия: 0.20 мм
Минимальная ширина линии/пространство: 3/3мл
Минутовый S/M Pitch: 0.1мм ((4мм)
Толщина плиты и соотношение диафрагмы: 30:1
Минимальная проницаемость меди: 20 мкм
Толерантность (PTH): ± 0,075 мм ((3 миллиметра)
Толерантность (NPTH): ± 0,05 мм (2 миллиметра)
Отклонение от положения отверстия: ± 0,05 мм (2 миллиметра)
Оригинальная толерантность: ± 0,05 мм (2 миллиметра)
Маска для сварки ПКБ: Черный, белый, желтый
Площадь ПКБ, завершенная: HASL без свинца, погружение ENIG, химический олово, Flash Gold, OSP, золотой палец, Peelable, погружение серебро
Легенда: Белый
Э-тест: 100% AOI, рентгеновский, летный тест.
Конспект: Маршрут и результат/V-разрез
Стандарт проверки: IPC-A-610CCЛАССII
Сертификаты: UL (E503048),ISO9001/ISO14001/IATF16949
Выходящие отчеты: Окончательная проверка, E-тест, испытание сварной способности, микросекция и многое другое
