О TECircuit
Найдено:TECircuit работает с2004.
Местонахождение:Поставщик услуг по производству электроники (EMS), расположенный в Шэньчжэне, Китай.
Положение:Настраиваемые PCB EMS,предложенияполный спектрОдноразоваяМагазинные услуги.
Услуги: Печатные платы (ПХБИ сборка печатных плат.PCBA), гибкая печатная платаФПК), Компоненты,Построение ящиков, тестирование.
Обеспечение качества:UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 и соответствуют требованиям ROHS и REACH.
Фотографии завода:
Собственный завод: 50 000 кв. м; Сотрудники: 930+; Ежемесячная производственная мощность: 100 000 м2

TECруктная способность
1. Схематическая разработка и планировка PCB ((что мы используем это Protel, PADS)
2Изготовление ПКБ из 1-40 слоев (односторонний, двусторонний, многослойный, HDI-картон, картон для засыпания и слепых отверстий и т.д.)
3- Закупка и управление материалами
4Прототип и НПИ (внедрение нового продукта)
5. PCBA (SMD Placement включает 0402,QFP,QFN,BGA и т.д.) и через сборку отверстий, испытания в схеме и функциональные испытания)
6Предварительное программирование ИК и проверка функций и испытание сжигания
7. Полная сборка блока (Слоновая коробка включает в себя пластик, экран, металлический корпус, мембрану, катушки, проволочную цепь и т.д.)
8. Экологическое покрытие
9Инженерное проектирование, включая комплектующие в конце жизненного цикла, замену устаревших компонентов и поддержку проектирования цепей, металлических и пластиковых корпусов и ПК.

Частые вопросы
Вопрос 1: Что нужно для предложения?
Ответ:
ПХБ: КТИ, файл Гербера и технические требования ((материал/оформление поверхности/толщина меди/толщина доски,...)
PCBA: информация о PCB, BOM, ((Документы испытаний...)

Q2: Какие форматы файлов вы принимаете для производства?
Ответ:
Файл PCB Gerber
Список БОМ для ПХБ
Метод испытаний для ПЦБА

Вопрос 3: Я уверен в безопасности своих файлов?
Ответ:
Ваши файлы хранятся в полной безопасности. Мы защищаем IP наших клиентов на протяжении всего процесса. Все документы клиентов никогда не передаются третьим лицам.

Q4: Каков способ отгрузки?
Ответ:
Мы можем предложить FedEx / DHL / TNT / UPS для отправки. Кроме того, способ доставки, предоставленный клиентом, приемлем.

Q5: Каков способ оплаты?
Ответ:
Телеграфный перевод заранее (предварительный TT, T / T), PayPal приемлем.

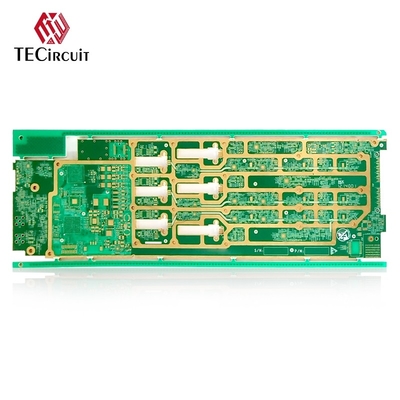

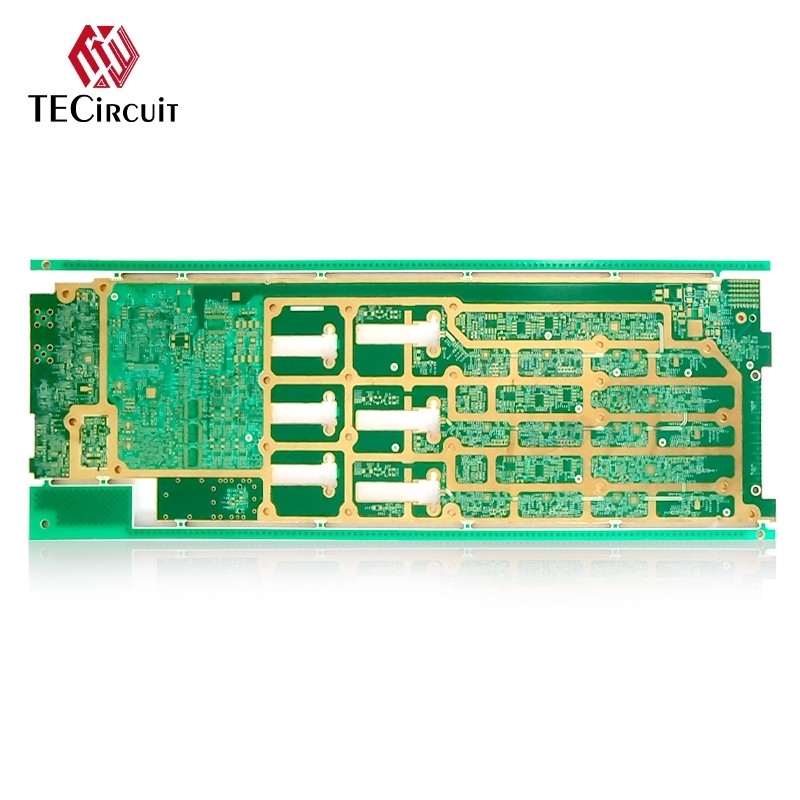

- Что?Описание продукта

Спецификация:
ПКБ-слои:	1-42 слоя
Материалы для ПХБ:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Алюминиевая основа, без галогена
Максимальный размер платы PCB:	620*1100 мм
Сертификат PCB:	Соответствие Директиве RoHS
Толщина ПКБ:	10,6 ± 0,1 мм
Извержение слоя Толщина меди:	0.5-5 унций
Внутренний слой Толщина меди:	0.5-4 унций
Максимальная толщина платы ПКБ:	60,0 мм
Минимальный размер отверстия:	0.20 мм
Минимальная ширина линии/пространство:	3/3мл
Минутовый S/M Pitch:	0.1мм ((4мм)
Толщина плиты и соотношение диафрагмы:	30:1
Минимальная проницаемость меди:	20 мкм
Толерантность (PTH):	± 0,075 мм ((3 миллиметра)
Толерантность (NPTH):	± 0,05 мм (2 миллиметра)
Отклонение от положения отверстия:	± 0,05 мм (2 миллиметра)
Оригинальная толерантность:	± 0,05 мм (2 миллиметра)
Маска для сварки ПКБ:	Черный, белый, желтый
Площадь ПКБ, завершенная:	HASL без свинца, погружение ENIG, химический олово, Flash Gold, OSP, золотой палец, Peelable, погружение серебро
Легенда:	Белый
Э-тест:	100% AOI, рентгеновский, летный тест.
Конспект:	Маршрут и результат/V-разрез
Стандарт проверки:	IPC-A-610CCЛАССII
Сертификаты:	UL (E503048),ISO9001/ISO14001/IATF16949
Выходящие отчеты:	Окончательная проверка, E-тест, испытание сварной способности, микросекция и многое другое
