печатная плата с металлическим сердечником

RIGID Led Light Metal Core Printed Circuit Board PCB Countersink IPC Class 3 (Ригидное светодиодное печатное устройство с легким металлическим ядром)

RIGID Led Light Metal Core Printed Circuit Board PCB Countersink IPC Class 3 (Ригидное светодиодное печатное устройство с легким металлическим ядром)

Наименование марки:	TECircuit
Номер модели:	TEC0017
МОК:	1 шт. для образца, 100 шт. для оптовой партии
цена:	USD 1.99 ~ USD9.99/pcs

Подробная информация

Описание продукта

Подробная информация

Сертификация:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Предметом No.:

R0015

Бренд:

Shenzhen Tecircuit Electronics Co., Ltd.

Тип продукции:

PCB,RIGID PCB,печатная плата,Rigid board,Flexible board,Rigid-Flex PCB,IC-Substrate,Металлическое яд

Упаковывая детали:

Вакуумная упаковка+Картонная коробка

Поставка способности:

50000 ПК/месяц

Выделить:

Класс IPC 3 светодиодная светодиодная пластинка

Ядр металла привело светлую доску pcb

Описание продукта

Количество слоев:1
Материал: AL 1W
Толщина:1.6 мм
Толщина меди: 1 унция
Размер: 180 * 341 мм / 2ups
Поверхностная отделка: Золото погружения 2u
Специальная особенность:Поверхностное напряжение >=32mN/m
Противопоглотитель, класс 3 IPC

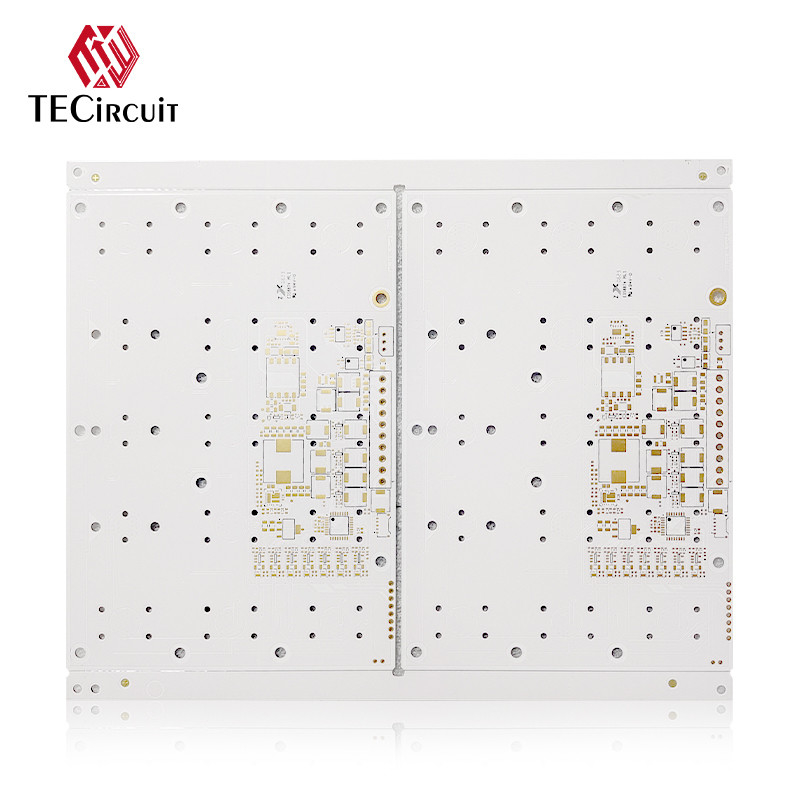

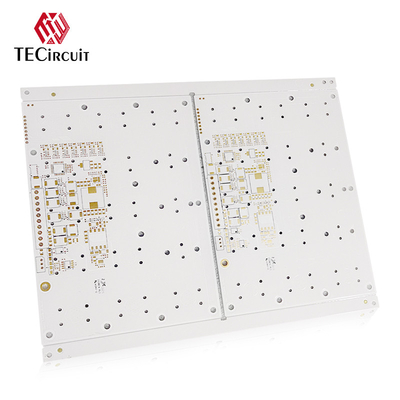

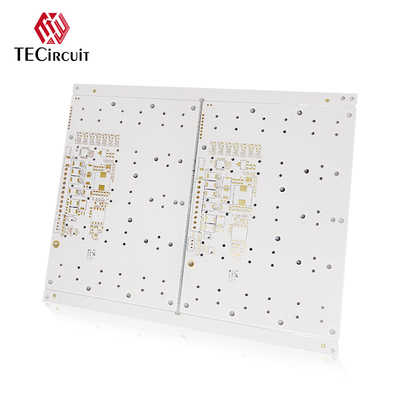

Изображения продукции

О компании TECircuit Electronic Co.,Ltd.

TECруктЭлектронная группа:За последние 10+ лет мы приобрели большой опыт в области производства и сборки ПХБ,что позволяет нам зарекомендовать себя как авторитетная технологическая компания как в стране, так и за рубежом.Завершив тысячи заказов для тысяч клиентов, мы обладаем всеобъемлющими знаниями о том, как правильно производить высококачественные ПХБ для почти каждой отрасли, которая их использует, включая Промышленный, Автомобильная промышленность, Сельское хозяйство, Оборона, Аэрокосмическая,Медицинская помощь, Охрана, Сделай это сам (DIY), и т.д.
- Что?

Описание продукта

Спецификация:
ПКБ-слои:	1-42 слоя
Материалы для ПХБ:	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Алюминиевая основа, без галогена
Максимальный размер платы PCB:	620*1100 мм
Сертификат PCB:	Соответствие Директиве RoHS
Толщина ПКБ:	10,6 ± 0,1 мм
Извержение слоя Толщина меди:	0.5-5 унций
Внутренний слой Толщина меди:	0.5-4 унций
Максимальная толщина платы ПКБ:	60,0 мм
Минимальный размер отверстия:	0.20 мм
Минимальная ширина линии/пространство:	3/3мл
Минутовый S/M Pitch:	0.1мм ((4мм)
Толщина плиты и соотношение диафрагмы:	30:1
Минимальная проницаемость меди:	20 мкм
Толерантность (PTH):	± 0,075 мм ((3 миллиметра)
Толерантность (NPTH):	± 0,05 мм (2 миллиметра)
Отклонение от положения отверстия:	± 0,05 мм (2 миллиметра)
Оригинальная толерантность:	± 0,05 мм (2 миллиметра)
Маска для сварки ПКБ:	Черный, белый, желтый
Площадь ПКБ, завершенная:	HASL без свинца, погружение ENIG, химический олово, Flash Gold, OSP, золотой палец, Peelable, погружение серебро
Легенда:	Белый
Э-тест:	100% AOI, рентгеновский, летный тест.
Конспект:	Маршрут и результат/V-разрез
Стандарт проверки:	IPC-A-610CCЛАССII
Сертификаты:	UL (E503048),ISO9001/ISO14001/IATF16949
Выходящие отчеты:	Окончательная проверка, E-тест, испытание сварной способности, микросекция и многое другое
